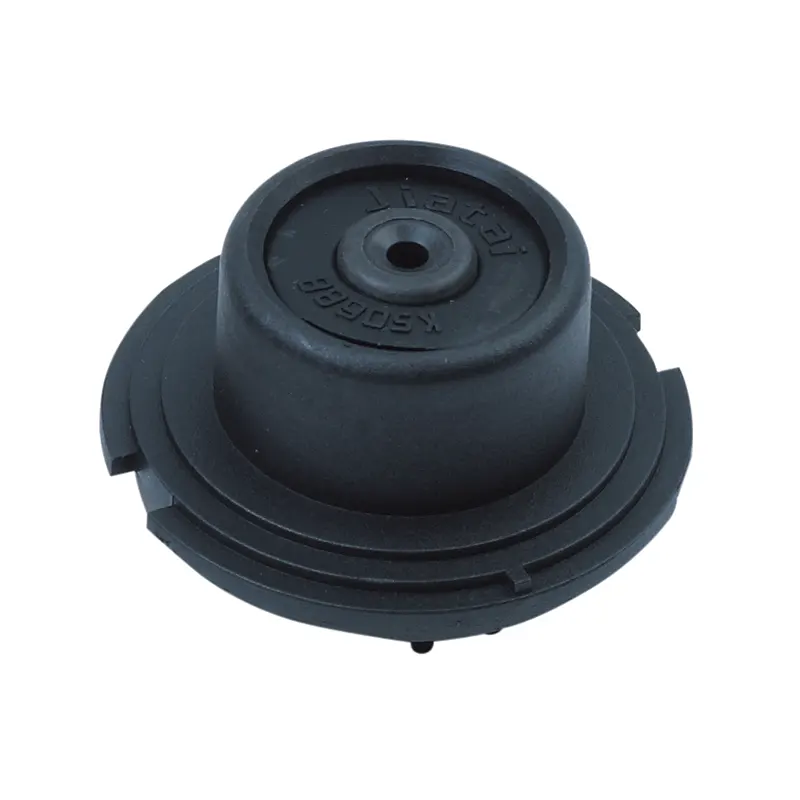

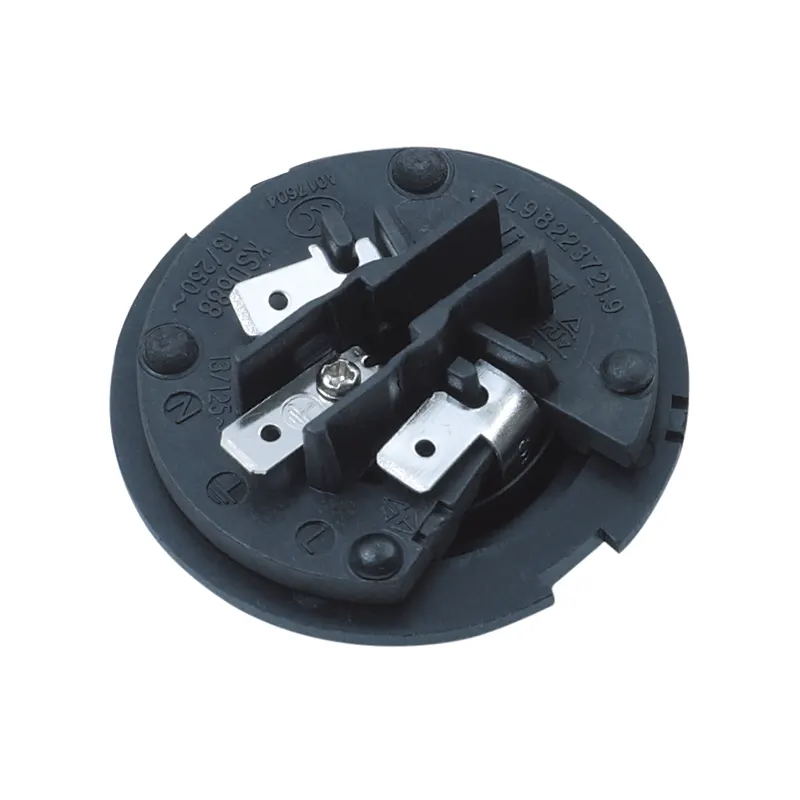

Wasserdichter Koppler für die Kaffeezubereitung

Im Gegensatz zu gewöhnlichen Kupplungen, die unter trockenen Bedingungen verwendet werden, müssen Verbindungskomponenten für Kaffeemaschinen auch in Umgebungen funktionieren, in denen sie heißem Wasser, Dampf und gelegentlichem Kontakt mit Flüssigkeiten ausgesetzt sind. Im täglichen Betrieb kann durch Kondensation oder versehentliches Spritzen Feuchtigkeit in die Anschlussbereiche eindringen und möglicherweise die Isolationsleistung und die elektrische Stabilität beeinträchtigen. Der wasserdichte JIATAI Coffee Make-Koppler wurde mit einem Dichtungsschutz rund um die Verbindungsstruktur entwickelt, der dazu beiträgt, eine sichere elektrische Übertragung in Getränkegeräten aufrechtzuerhalten, bei denen Feuchtigkeitsbeständigkeit erforderlich ist.

Spezifikation

Dichtungsdesign für besseren Schutz vor Flüssigkeitsexposition

Die Wasserdichtigkeit hängt nicht nur vom Außengehäuse ab, sondern auch von der vollständigen Dichtungsstruktur des Steckverbindersystems.

Das Kopplerdesign integriert:

Versiegelter Berührungsschutz

Hitzebeständige Isoliermaterialien

Optimierte interne Struktur

Stabile mechanische Verbindung

Diese Funktionen tragen dazu bei, Risiken zu reduzieren, die durch eindringende Feuchtigkeit, Korrosion und elektrische Leckagen während des Langzeitbetriebs des Geräts entstehen.

Anpassungsoptionen

Entwickelt für Getränkegeräte mit höheren Schutzanforderungen

Kaffeemaschinen und ähnliche Geräte verfügen über immer komplexere Arbeitsumgebungen, insbesondere Produkte, die Heizung, Wasserzirkulation und elektrische Komponenten kombinieren.

Die wasserdichte Kupplung für Kaffeemaschinen von JIATAI eignet sich für Gerätehersteller, die Produkte entwickeln, die Folgendes erfordern:

Verbesserte Feuchtigkeitsbeständigkeit

Stabile Stromverbindung in der Nähe von Heizbereichen

Lange Betriebszuverlässigkeit

Kompakte Integration in Gerätestrukturen

Schritt 1: F&E und DFM-Analyse: Unsere Ingenieure analysieren Ihre CAD-Zeichnungen, um Wandstärke, Entformungsschrägen und Dichtungsnuten zu optimieren. Mithilfe von SLA-3D-Druck und Weichsilikonformtechnologien können wir innerhalb von 5–7 Werktagen funktionsfähige Prototypen liefern.

Schritt 2: Präzisionswerkzeuge und Stanzen: Stanzen der Anschlüsse: Das progressive Hochgeschwindigkeitsstanzen von Anschlüssen aus Phosphorbronze oder Berylliumkupfer gewährleistet eine außergewöhnliche Kontaktstabilität. Formen werden mit Hochgeschwindigkeits-CNC- und EDM-Geräten hergestellt, wobei Toleranzen innerhalb von ±0,005 mm eingehalten werden.

Schritt 3: Umspritzen mit flüssigem Silikonkautschuk (LSR): Lückenlose Abdichtung: Eliminiert manuelle Montagefehler und stellt sicher, dass sich die wasserdichte Dichtung unter Hitze nicht verschiebt oder verschlechtert. Fortschrittliches Multimaterial-Spritzgießen verbindet Hochtemperatur-Thermoplaste nahtlos mit Silikondichtungen in Lebensmittelqualität.

Schritt 4: Beschichtung und Ultraschallschweißen: Die Kontaktpunkte sind mit einer dicken Gold- oder Silberbeschichtung versehen, um Korrosion durch saures Kaffeeöl und Kalkablagerungen zu widerstehen. Nahtloses Schweißen: Gehäuse werden mithilfe von Hochfrequenz-Ultraschall- oder Laserschweißtechniken versiegelt, um eine dauerhafte, luftdichte Barriere zu schaffen.

Schritt 5: Vollautomatische Inline-Inspektion: Hochspannungsprüfung (Hi-Pot): AC 1500 V/1 Minute Spannungsfestigkeitstest zur Vermeidung von Stromlecks in feuchten Umgebungen. Helium-/Luftdruck-Lecktest: 100 %-Test bei 0,3 MPa zur Überprüfung der IP67/IP68-Luftdichtheit. Optische Dimensionsprüfung: Automatische CCD-Bildverarbeitungssysteme prüfen kritische Abmessungen und die Ausrichtung der Stifte.

Kundenspezifische Entwicklung basierend auf den Appliance-Anforderungen

Bei neuen Kaffeemaschinenprojekten muss das Kupplungsdesign häufig zur gesamten Gerätestruktur passen und nicht als eigenständige Komponente fungieren.

JIATAI unterstützt die Anpassung in folgenden Bereichen:

Wasserdichter Schutzgrad

Pin-Konfiguration

Kontaktmaterialien

Wohnstruktur

Anforderungen an die Kabelverbindung

Durch eine Musterprüfung vor der Massenproduktion können Kunden die mechanische Kompatibilität und elektrische Leistung mit ihren eigenen Gerätekonstruktionen bestätigen.

Anwendungsbereiche

Die wasserdichte Kupplung für Kaffeemaschinen ist für Geräte konzipiert, bei denen elektrische Verbindungskomponenten zusätzlichen Schutz vor Wasser- und Dampfeinwirkung benötigen.

Zu den typischen Anwendungen gehören Kaffeemaschinen, Getränkebereiter, Wasserkocher und andere kleine Haushaltsgeräte, die Heiz- und Flüssigkeitshandhabungsfunktionen kombinieren.

Bei diesen Produkten trägt der wasserdichte Schutz dazu bei, die Haltbarkeit der Komponenten zu verlängern und die Gesamtzuverlässigkeit des Geräts zu verbessern.

FAQ

F1: Wie lange dauert die Entwicklung kundenspezifischer Formen?

A: DFM (Design for Manufacturability) und CAD-Designbestätigung: 2–3 Werktage. Formenherstellung: 15–20 Kalendertage. Proben der Erstmusterprüfung (FAI): 3–5 Tage nach Fertigstellung der Form. Insgesamt dauern kundenspezifische Projekte vom Konzept bis zur Musterfreigabe weniger als 3 Wochen.

F2: Warum benötigen Kaffeemaschinen „wasserdichte Anschlüsse“?

A: Interne Kondensation, Hochdruckdampf und versehentliche Flüssigkeitsspritzer dringen häufig in Standard-Elektroanschlüsse ein und führen zu Kurzschlüssen, Korrosion durch Kalkablagerungen oder Systemausfällen. Unsere wasserdichten IP67-Steckverbinder verfügen über einen integrierten Silikon-O-Ring und ein umspritztes Gehäuse, das Feuchtigkeit vollständig abdichtet und so die Lebensdauer der Geräte erheblich verlängert.

F3: Sind die für die wasserdichten Dichtungen verwendeten Materialien beständig gegen Wasser oder Dampf mit hoher Temperatur?

A: Ja. Zur Herstellung unserer Dichtungskomponenten verwenden wir ausschließlich FDA- und LFGB-zertifiziertes, BPA-freies Flüssigsilikonkautschuk (LSR) oder Ethylen-Propylen-Dienmonomer-Kautschuk (EPDM). Das Material behält sein elastisches Gedächtnis und seine ungiftigen Eigenschaften bei Dauerbetriebstemperaturen von bis zu 200 °C (392 °F).

F4: Können wir die Länge des Kabelbaums anpassen oder die Anschlussklemmen spezifizieren?

A: Sicherlich. Wir bieten umfassende integrierte Dienstleistungen zur Anpassung von Kabelbäumen an, einschließlich der Auswahl von Drahtstärken (z. B. Hochtemperaturkabel UL1015/UL1332), kundenspezifischen Längen, Verwendung von Schrumpfschläuchen und Optionen für Markenklemmen (z. B. JST-, Molex- und TE-Steckverbinder).

Sie sind auf der Suche nach einer maßgeschneiderten wasserdichten Anschlusslösung für eine neue Generation von Kaffeemaschinen? Kontaktieren Sie noch heute unsere Anwendungsingenieure, um eine kostenlose DFM-Bewertung (Design for Manufacturability), CAD-Modelle und ein individuelles Angebot zu erhalten. Wir bieten DFM-Analysen und technische Lösungen innerhalb von 24 Stunden.

Produktionsdetails

Benötigen Sie eine wasserdichte Verbindungslösung für Ihr Kaffeegerät?

JIATAI entwickelt zuverlässige wasserdichte Kupplungen für die Kaffeezubereitung und flüssigkeitsbasierte Heizgeräte und hilft Herstellern dabei, die Verbindungssicherheit in anspruchsvollen Umgebungen zu verbessern.

Kontaktieren Sie JIATAI mit Ihren Anwendungsanforderungen und besprechen Sie ein geeignetes Steckverbinderdesign.
